威創視訊學院
網絡分布式系統科普專欄之二
本文要點：
在這里，將分享跨控制室顯示墻系統的“整墻鏡像顯示”技術及其應用價值。
1. 什么是“整墻鏡像顯示”？
2. “整墻鏡像顯示”與“整墻回顯”的區別
3. “整墻鏡像顯示”的客戶價值
一、什么是“整墻鏡像顯示”？
生活中的“鏡像顯示”，我們并不會陌生。例如當我們站在鏡子面前時，我們可以從鏡中看到另一個自己。這個鏡中的成像圖像是虛像，與物理世界中真實的自己構成為對稱圖像。在高科技產品中，一些高端筆記本電腦的顯示輸出模式往往設置有“鏡像顯示”模式，可使筆記本顯示器和外接顯示器都同時顯示同一個完整畫面。

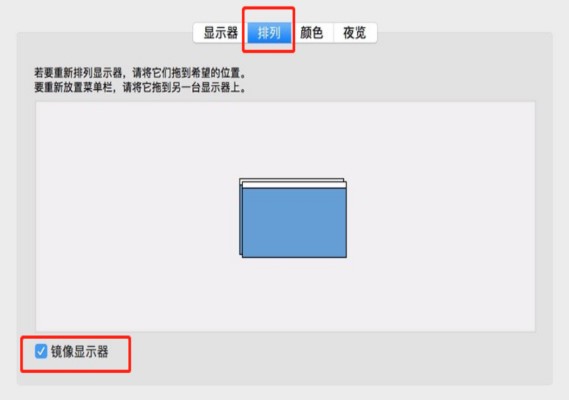

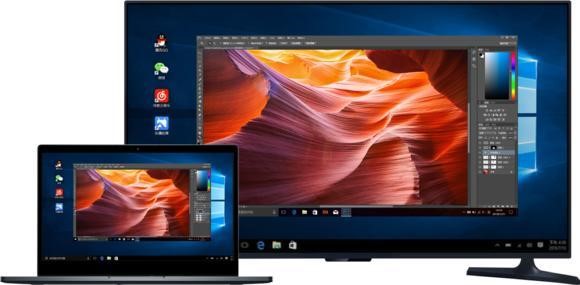

圖1 鏡像顯示模式（來源：MacBook）
在了解前述筆記本電腦的“鏡像顯示”之后，我們?cè)賮?lái)回答一下什么是“整墻鏡像顯示”？當把單臺電腦變?yōu)槿舾膳_(tái)電腦集群時，電腦集群驅動輸出的顯示器陣列則組成了一個完整的超大顯示墻；當把這個超大顯示墻的內容也同時顯示到另一個顯示墻時，我們稱之為“整墻鏡像顯示”?！罢麎︾R像顯示”中的顯示墻顯示分辨率往往是超高分辨率的（例如4K、8K甚至更大），往往是由許許多多視頻顯示驅動設備集群來共同驅動完成，并且顯示墻上內容還需具備海量信號源的窗口畫面跨屏同步，技術實現難度頗具挑戰性，在業內目前僅VTRON（威創）一家推出“整墻鏡像顯示”模式。
VTRON“整墻鏡像顯示”模式的視頻輸出接口可以是網絡或者光纖等接口形式；且輸出分辨率可以為1：1比例鏡像輸出，也可以根據顯示終端的顯示需求自適應輸出分辨率以獲得最佳顯示效果。

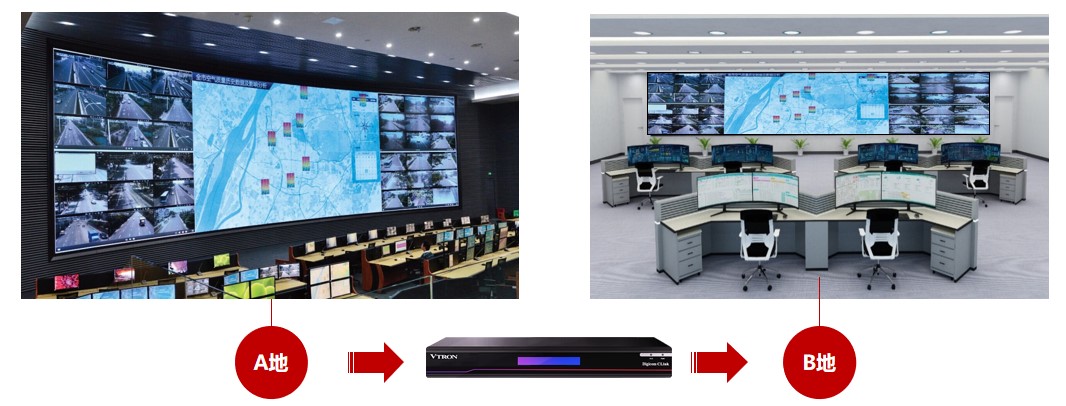

圖2 整墻鏡像顯示，方便跨地域共享信息
二、“整墻鏡像顯示”與“整墻回顯”的區別
“整墻鏡像顯示”功能與“整墻回顯”比較相近，兩者都是基于拼接后的顯示墻（由多個顯示通道拼接而成）的內容進行處理的，但兩者之間也存在著區別：
1）“整墻鏡像顯示”讓1套或1套以上顯示墻均顯示與源顯示墻相同的畫面，其鏡像圖像處理的分辨率往往具有超高分辨率特點，且鏡像內容還原后的輸出往往是多顯示通道輸出。從顯示通道映射上看，源顯示是多通道的，目標顯示也為多通道，是“多對多”映射關系。
2）“整墻回顯”讓單套顯示墻的內容能在單個顯示器、坐席終端或者移動終端上進行顯示，以滿足于操作終端的監視或操作，因此回顯的分辨率通常較為有限的，通常是單顯示通道輸出。從顯示通道映射上看，源顯示是多通道的，目標顯示一般為單通道，是“多對一”映射關系。
簡而言之，兩者的區別在于：“整墻鏡像顯示”強調的是“墻-墻”聯合（多對多映射關系）；”整墻回顯”側重的是“墻-端”融合（多對一映射關系）。
三、“整墻鏡像顯示”的客戶價值
“整墻鏡像顯示”技術的提出旨在解決多個控制室的顯示墻系統顯示內容跨地域分享，將多個控制室基礎設施連接起來，使得系統突破了“時空地域限制”，構建起了超越時空地域的泛控制室系統?；凇罢麎︾R像顯示”可以滿足不同場景的應用需求。
1. 一體化協同指揮
在一個由“省--市”兩級政府組成的指揮控制中心，在省級指揮中心可以隨時遠程監控分散在各地的市級指揮控制中心的顯示墻內容，且省級指揮中心在接管了相關權限的情況下，還可完全掌控有市級控制室基礎設施的業務操作，可避免省級指揮中心重復的基礎設施投入，節省建設成本及運營成本。目前“整墻鏡像顯示”技術已在深圳某交警項目中得到了完美的應用，通過VTRON“整墻鏡像顯示”技術，將交警控制中心的顯示墻內容鏡像顯示到市公安局控制中心顯示墻上，使得市局在遠程也擁有一套交警控制中心的虛擬顯示墻，實現了“交警控制中心--市局控制中心”兩級指揮控制中心的協同共享。

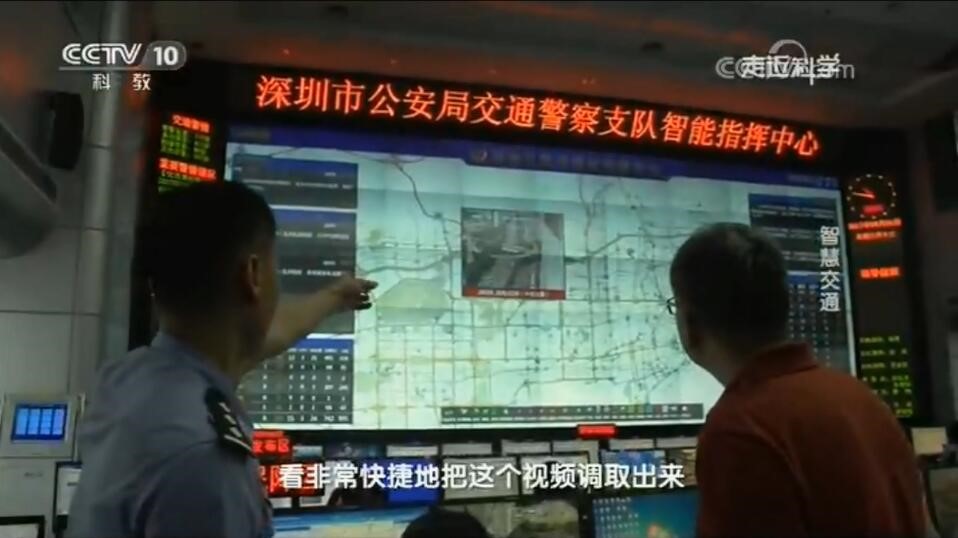

圖3 央視CCTV10科技頻道報道的項目案例
2. 高分直播
在一個高分直播應用場景中，可以利用“整墻鏡像顯示”模式，將主會場的超高清顯示墻畫面同步到各個分會場的顯示墻上顯示，以達到遠程協同開會、研討的目的。
VTRON公司率先提出的整墻鏡像顯示技術,結合“分布運算、集中使用”、 “分散部署，集中管理”的分布式體系架構，可滿足泛控制室用戶的跨地域分享需求,通過“整墻鏡像顯示”技術實現泛控制室信息分享,大大節省成本,又實現系統間的互聯互通，消除各子系統的信息孤島。
隨著信息技術（IT）飛速發展，因特網、個人計算機的廣泛使用、電子郵件的使用增加、搜索引擎成為獲取資訊的重要手段以及信息分享設施（例如Facebook、微信等）的時時刻刻在線交互，讓我們身處一個新的范式轉換的時代，VTRON“整墻鏡像顯示技術”正是在這種大背景下誕生， 可使您無論身在何處（地區、國家、全球），都可隨時獲取到所需的整墻畫面信息，把系統內部所有（或者大部分）的基礎設施連接起來，順應了這個時代互聯互通的技術趨勢，未來的應用前景巨大！
